Wie repariere ich meinen RODEC Mixer? Nur für Techniker - nicht für Endverbraucher!



Schaltplan MX10/100
Schaltplan MX18 / MX180 / MX180MK2 / MX240 / MX240MK2

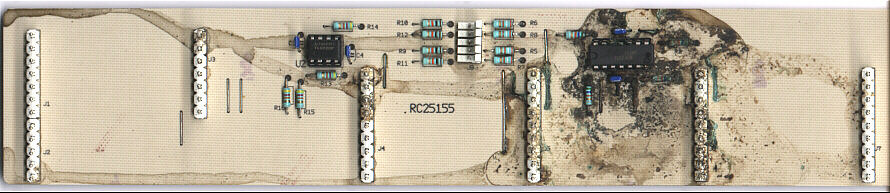

Krachendes, brizzelndes Ausgangssignal ohne daß Signal anliegt LED-Ketten schlagen selbständig aus Übersprechen des Kopfhörers synchron zu den LED-Ketten das sich anhört wie "krk, krk, krk"	kalte Lötstellen am Transformator kalte Lötstellen an Spannungsreglern kalte Lötstellen am Power-Schalter kalte Lötstellen an den Steckkontakten von der Netzteilplatine zur LED-Platine kalte Lötstellen an den Steckkontakten von der LED-Platine zur Masterplatine kalte Lötstellen an den Steckkontakten der BUSS-Platine kalte Lötstellen an Cinchbuchsen kalte Lötstellen an Drehpotentiometern kalte Lötstellen an der Kopfhörer-Buchse BUSS-Platine locker Kontakte der BUSS-Platine oxidiert
Aussetzer des Signales	kalte Lötstellen an Cinchbuchsen defekte Eingangsumschalter defekte Fader (mit Kontaktspray ruiniert?)
Brumm am sym. XLR-Ausgang MX180MKII und MX240MKII	Symmetrierplatine um 180° drehen, so daß Trafos in Richtung Fader zeigen
Unerklärlicher Brumm auf dem (Kopfhörer)-Ausgang	mangelnde Kapazität auf Netzteilplatine - C7 durch 220uF/40V ersetzen bzw. ergänzen Trafo auf 230 bzw. 240V umlöten falls noch auf 220V Widerstand 10 Ohm (im Schrumpfschlauch) zwischen Netzteil und Gehäuse defekt
Beim Klopfen auf Frontplatte oder Erschütterung sporadisches Ausgehen des ganzen Gerätes oder Krach-/Störgeräusche	Spannungsregler des Netzteiles (sitzen auf Alu-Kühlkörper) gut nachlöten (je 3 Pins). Dazu schwarze Plastikkappe auf Rückwand entfernen und lange Schraube herausdrehen welche die NT-Platine hält. Trafo kann drin bleiben (kleine Schraube). Falls Pins zu kurz sein sollten Kühlkörper einfach ummontieren und dann tiefer einlöten, noch besser sogar leicht umbiegen vor dem Verlöten.
LED-Ketten gehen teilweise aus - MX180MK3	blauer 220uF-Kondensator links oben auf Netzteilplatine im Laufe der Jahre durch die Nähe zum heissen Transistor ausgetrocknet: ersetzen und Beinchen etwas länger lassen und für "Luft" sorgen.
Symmetrischer XLR-Ausgang ein- oder zweikanalig defekt, ein- oder zweikanalig leise oder verzerrt - MX180MK3	Symmetrier-ICs am Ausgang kaputt - gegen THAT-ICs ersetzen. Ebenso die beiden Schutzwiderstände 22 Ohm auf Masterplatine prüfen/ersetzen. alle 5532AP ICs prüfen oder ersetzen falls Alles ersetzt und noch kein Signal - Schutzdioden am Ausgang ersetzen oder auszwicken
kein Ausgangssignal - Gerät scheint o.k. MX180 und MK2	Effektschleifen-Steckbügel verschlampert?
Mechanische Instabilität	Schrauben von Netzteilplatine zum Chassis und Transformator zum Chassis nachziehen Schrauben von Frontplatte und LED-Platine nachziehen Schrauben von Frontplatte zu Rückwand nachziehen
Wichtige Montage-Tipps für alle Marken	Pult niemals im Flightcase frei hängend einbauen! Case immer so bauen, daß Gerät unten aufsteht. Frontplatten, und seinen sie noch so dick, biegen sich durch, verwinden das ganze Mischpult und führen zu kalten Lötstellen an den Cinchbuchsen die wiederum zu Aussetzern führen. DJs drücken oft mit dem ganzen Körpergewicht auf das Mischpult!
Werkzeug	Sie brauchen einen Lötkolben mit einer um 45° abgewinkelten Lötspitze - sonst können Sie die Cinchbuchsen NICHT richtig erreichen. Der anfallende Mehraufwand steht in keinem Verhältnis zur Investition in eine Lötspitze!
Zerlegen/Öffnen des Gerätes	es kommt immer wieder vor, daß Kunden "von oben her" das ganze Mischpult demontieren und dann über die Serviceunfreundlichkeit fluchen, was NICHT stimmt - jedes RODEC Mischpult lässt sich ganz bequem in ca. 1 Minute öffnen um z.B. Fader zu tauschen: 3 Schrauben auf der Frontplatte vorne, 3 Schrauben auf der Unterseite des Deckels, 2 Schrauben an der Seite des Deckels - fertig!!! Einfacher geht es nicht!

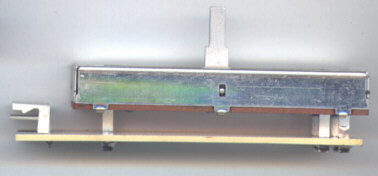

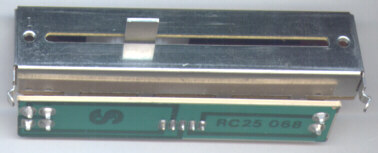

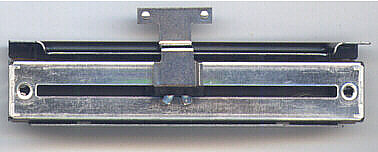

Typische Innenansicht Wichtigste Ersatzteile:    Kanalfader 50kAx2 steckfertig auf Platine für MK2-Versionen und älter. Ersatz für ältere NOBLE-Fader. (längst ausgelaufen, noch wenige am Lager)    Crossfader 50kBx2 steckfertig mit Mittenraste auf Platine für alle Mixer bis auf CX-1100 und MixBox. (längst ausgelaufen, noch wenige am Lager)    Steckfertiges Faderset ab ca. 2007 inkl. Schrauben, Faderknopf und Flachbandkabel. Crossfader 50kBx2. Hochwertige Conductive Plastic Schieberegler anstatt Kohleschicht. Immer das neuste Modell in Vorat. Abbildung nur beispielhaft.    Steckfertiges Faderset ab ca. 2007 inkl. Schrauben, Faderknopf und Flachbandkabel. Kanalfader oder Masterfader 10kAx2. Achtung: Flachbandkabel ist unterschiedlich lang! Bitte genau bestellen. Hochwertige Conductive Plastic Schieberegler anstatt Kohleschicht. Immer das neuste Modell in Vorat. Abbildung nur beispielhaft. Modelle    |    Merchandising Hochauflösende Fotos, Bedienungsanleitungen, Technische Daten, Verkaufsprospekte email/Anfragen    |    Reparatur    |    Impressum © Phase acoustics, 1996-2018
